Προσαρμοσμένος Ακριβείας CNC Φρεζαρισμένος Βραχίονας Ανάρτησης από Αλουμίνιο 7075-T6 με Ανοχή ±0.001 mm και Φρεζάρισμα CNC 5 Αξόνων

Προσαρμοσμένος Ακριβείας CNC Φρεζαρισμένος Βραχίονας Ανάρτησης από Αλουμίνιο 7075-T6 με Ανοχή ±0.001 mm και Φρεζάρισμα CNC 5 Αξόνων

Name: Προσαρμοσμένος Ακριβείας CNC Φρεζαρισμένος Βραχίονας Ανάρτησης από Αλουμίνιο 7075-T6 με Ανοχή ±0.001 mm και Φρεζάρισμα CNC 5 Αξόνων
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

±0

001 mm Ανοχής Βραχίονας συνδέσμου ανάρτησης

Βάση Στροφής από Αλουμίνιο 7075-T6

Τόπος καταγωγής:

Κίνα

Μάρκα:

JYH

Αριθμό μοντέλου:

OEM/ODM

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Προσαρμοσμένος Ακριβείας CNC Φρεζαρισμένος Βραχίονας Ανάρτησης από Αλουμίνιο 7075-T6 με Ανοχή ±0.001 mm και Φρεζάρισμα CNC 5 Αξόνων

Λεπτομέρειες για το προϊόν

Tyoe Of Service:

Tailor Made & OEM

Όγκος παραγωγής:

Πρωτότυπο στη Μαζική Παραγωγή

Ανοχή:

± 0,001 mm

Λογισμικό:

CAD/CAM/CORELDRAW/PRO/E/UG/IGS/STP

Επιφανειακό φινίρισμα:

Ra 0,4 - 1,6 μm

Ανοχή κατεργασίας:

±0,01 mm (διατίθενται πιο αυστηρές ανοχές)

Υλικό:

Αλουμίνιο, Χάλυβας, Τιτάνιο, Ορείχαλκος, Πλαστικό

Κατεργασία με θερμοκρασία:

Διατίθεται κατόπιν αιτήματος

Χρώμα:

Μαύρο/Σλιβερ και μπορεί να προσαρμοστεί

Επεξεργασίες μηχανικής κατεργασίας:

Φρέζα, Τόρνευση, Διάτρηση, Τρίψιμο

Επεξεργασία:

Μηχανική CNC

Άλλοι:

Σχέδιο, φωτογραφίες και δείγματα είναι ευπρόσδεκτα

Επισημαίνω:

±0

001 mm Ανοχής Βραχίονας συνδέσμου ανάρτησης

Βάση Στροφής από Αλουμίνιο 7075-T6

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Συσκευασία λεπτομέρειες

Προσαρμοσμένη συσκευασία

Χρόνος παράδοσης

5-8 μέρες

Όροι πληρωμής

L/C,D/A,D/P,T/T

Δυνατότητα προσφοράς

Πρωτότυπο στη Μαζική Παραγωγή

Συγγενικά προϊόντα

Επικοινωνήστε μαζί μας

Sandy Xu

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

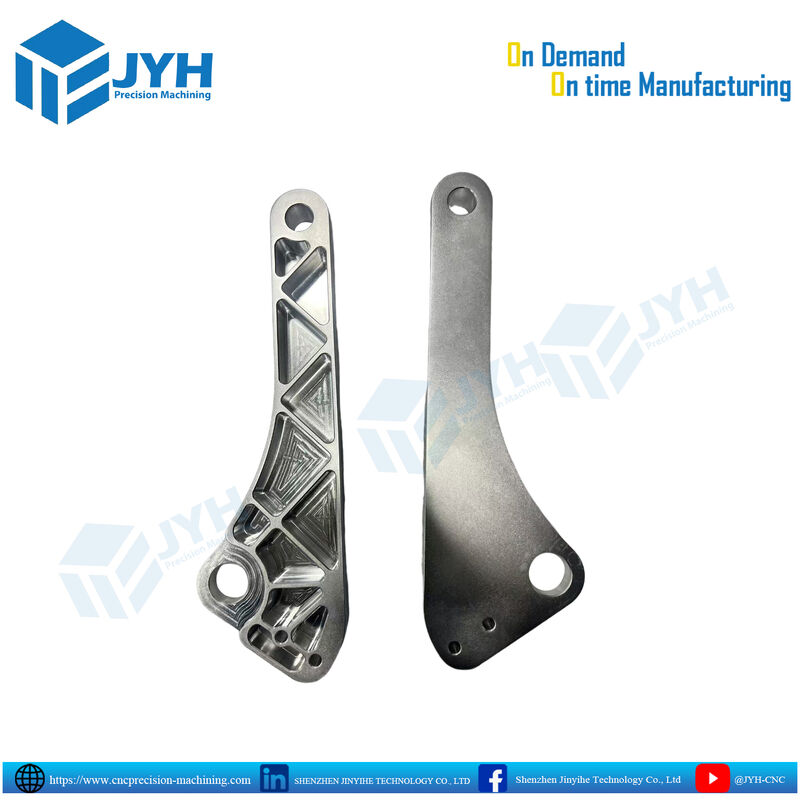

Προσαρμοσμένη ακρίβεια CNC μηχανική αλουμινίου αναστολή σύνδεση βραχίονα & pivot στήριγμα

Σχεδιασμένο να αντέχει σε σοβαρή κυκλική κοπή, στιγμές κάμψης, και δυναμικά φορτία,Αυτό το εξατομικευμένο CNC μελετημένο αλουμινένιο δομικό βραχίονα συνδέσμου αναστολής προσφέρει μέγιστη κοπής στροφής με ελάχιστη μάζα. Κατασκευάζεται μέσω συνεχών υψηλής ταχύτητας κέντρων άλεσης CNC 4 και 5 άξων,το κατασκευαστικό στοιχείο διαθέτει σχεδιασμό τριγωνισμένης τσέπης ιστού (isogrid pocketing) που απομακρύνει το μη δομικό βάρος, αφήνοντας άθικτα τα άκαμπτα δίκτυα κοπής.

Η διπλή γεωμετρία περιέχει υψηλής ακρίβειας τρύπες πύλης και τυφλές τρύπες εντοπισμού για ρουλεμάνια βελόνας, σφαιρικά ρουλεμάνια ή μπουσίνες πύλης.Πολλαπλών σταδίων προσαρμοστική ακατέργαστη διαμόρφωση και υψηλής ταχύτητας τροχοειδής διαμόρφωση διατηρούν επίπεδες επιφάνειες βάσης και αυστηρές ανοχές απόστασης κέντρου τρύπας σε τρύπα έως ±0Κάθε μονάδα έχει φινίρισμα με ομοιόμορφη εκτόξευση των αποτριχωτικών μέσων, ακολουθούμενη από μια προαιρετική ανωδικοποιημένη επιφάνεια τύπου ΙΙ ή τύπου ΙΙΙ σκληρής επικάλυψης για να αντιστέκεται στην αποσπώμενη οδική φθορά, την πρόσκρουση με χαλίκι,και διαβρωτικές ατμοσφαιρικές συνθήκες

Τεχνικές προδιαγραφές

Παράμετρος	Τυπική προδιαγραφή	Μηχανικές σημειώσεις και ικανότητες
Υλικές προσκλήσεις	Αλουμίνιο 7075-T6, 6061-T6, 6082-T6	7075-T6 συνιστάται για εφαρμογές υψηλών συγκρούσεων· 6061-T6 για γενικές χρήσεις
Μέθοδος επεξεργασίας	Τετραάξια / πενταάξια ταυτόχρονη γραφή CNC	Πολλαπλής κοιλότητας προσαρμοστική κάθαρση και ενιαία περάσματα τελικής επεξεργασίας
Ανεκτικότητα διαστάσεων	±0,010 mm γενικά· έως ±0,005 mm κρίσιμα	Αξιολογείται σύμφωνα με τα πρότυπα ISO 2768-m/f ή ASME Y14.5
Πραγματική θέση του στροφικού τρυπού	Μέσα σε Ø0,012 mm σε σχέση με τις πρωτογενείς ημερομηνίες	Διασφαλίζει τη μη δεσμευτική περιστροφή σε συνδέσεις διπλής περιστροφής
Κύλινδροτητα τρύπησης / εκροή	Μέσα σε 0,005 mm (0.0002 in)	Κρίσιμη για τη μακροζωία των ρουλεμάντων που ταιριάζουν με παρεμβολές
Επιφανειακό φινίρισμα (τσέπες)	Ra 0,8 μm - Ra 1,6 μm (32 - 63 μin)	Καθαρό κούρεμα CNC κατά μήκος των εσωτερικών τοίχων ιστού
Επεξεργασίες επιφάνειας	Πυρήνες από γυαλί (ματ), MIL-A-8625 τύπου II / τύπου III	Διαφανείς, μαύρες, γκρι τιτανίου ή ειδικές χρωστικές χρωστικές
Έλεγχος ποιότητας	100% επιθεώρηση CMM, μέτρηση του αέρα από τρύπα, δοκιμή τραχύτητας επιφάνειας	Παροχή πλήρους FAI, πιστοποιητικών υλικών 3.1 και εκτυπώσεων με αερόστατα

Επιλογή δομικού υλικού: AL 7075-T6 έναντι AL 6061-T6 έναντι τιτανίου Ti-6Al-4V

Η επιλογή του σωστού υποστρώματος για αρθρώσεις κορμού υψηλού φορτίου απαιτεί εξισορρόπηση της αντοχής στην κόπωση, της αντοχής στην απόδοση, της μάζας και του συνολικού κόστους παραγωγής:

Ιδιοκτησία / Μετρική	Αλουμίνιο 6061-Τ6	Αλουμίνιο 7075-T6	Κατηγορία 5 τιτανίου (Ti-6Al-4V)
Δυνατότητα απόδοσης (S)_y)	276 MPa (40 ksi)	503 MPa (73 ksi)	880 MPa (128 ksi)
Δύναμη κατά της κόπωσης (10⁷κύκλους)	96 MPa	160 MPa	510 MPa
Πυκνότητα (ρ)	20,70 g/cm3	20,81 g/cm3	40,43 g/cm3
Ειδικός Μοδούλος (E/ρ)	~ 25,5 GPa/ ((g/cm3)	~ 25,6 GPa/ ((g/cm3)	~ 25,7 GPa/ ((g/cm3)
Αποτελεσματικότητα κύκλου μηχανικής	Γρήγορη (100% της αρχικής τιμής)	Γρήγορα (~ 95% βασική τιμή)	Πιο αργή (~ 25-30% από την αρχική τιμή)
Χάρτης της πρωτογενούς βιομηχανίας	Ελαφριά ρομποτική, πλαίσια	Αεροδιαστημικές συνδέσεις	Αερομεταφορείς υψηλής θερμοκρασίας

Σημαντικά σημεία της DFM και της επεξεργασίας ακριβείας

Ελαφρύς ισόκοιτος ιστός με απαλλαγή από στρες:Οι εσωτερικοί τοίχοι τσέπης και οι ακτίνες γωνίας είναι βελτιστοποιημένοι για τις γωνίες εμπλοκής γωνίας τερματισμού, αποτρέποντας τη συγκέντρωση υπολειμματικών στρες διατηρώντας παράλληλα τη δομική ακαμψία κατά της πλευρικής κάμψης.
Εναλλακτικός ρυθμιστικός μηχανισμόςΤόσο οι δυναμικές τρύπες pivot όσο και οι τυφλές τρύπες pin με ακριβή εντοπισμό βρίσκονται σε την ίδια ρύθμιση ρύθμισης, εξασφαλίζοντας την κοαξιότητα και αποτρέποντας τη σύνδεση των pin κατά τη διάρκεια της δυναμικής πολλαπλής οξιάς.
Ελεγχόμενο πάχος τοίχου:Το πάχος του ιστού διατηρείται εντός των ± 0,015 mm σε όλο το πάτωμα και τις περιμετρικές πλευρές, αποτρέποντας το κουβεντούλι, τις δονήσεις λεπτών τοιχωμάτων και την απόσυρση εργαλείων κατά τη διάρκεια των περάσεων υψηλής τροφοδοσίας.
Υπολογισμοί διαχωρισμού νήματος και φυτών:Όλες οι τρύπες των ρουλεμάνων και τα νήματα στερέωσης λαμβάνουν υπόψη το κατασκευασμένο πάχος της ταινίας της επακόλουθης ανωδισμού (10-25 μm για τον τύπο II/τύπο III), αποτρέποντας τις υπερβολικές προσαρμογές μετά την επικάλυψη.

Πίνακας ελέγχου επαλήθευσης της παραγωγής για ερωτήσεις

Παροχή εγγενών αρχείων 3D CAD (.STEP ή.IGES) μαζί με ένα 2D σχέδιο μηχανικής (.PDF) με προσαρμογές ρυμουλκούμενων (H7, P7 ή οριζόμενη ζώνη ανοχής) και σχήματα δεδομένων.
Προσδιορίστε το στόχο κράμα με βάση την εργασιακή πίεση (προσδιορίστε 7075-T6 για τους υψηλούς δυναμικούς κύκλους ή 6061-T6 για τα τυποποιημένα φορτία).
Να προσδιοριστούν οι απαιτήσεις επεξεργασίας επιφάνειας: λεπτή εκτόξευση γυάλινων χάντρων, διαυγή/χρωματιστή ανωδίαση σύμφωνα με το MIL-A-8625 τύπου II ή βαριά φθορά τύπου III Hardcoat (50 μm).
Να διευκρινιστούν οι απαιτήσεις για τον υλικό (π.χ. θήκη που έχει σφραγισθεί για τοποθέτηση στο έντυπο, προεγκατεστημένα είδη από χαλκό / ανοξείδωτο χάλυβα Helicoil ή τρύπες εντοπισμού καρφίτσης).
