Name: Προσαρμοσμένο περίβλημα αλουμινίου CNC με ανοχή ±0.001 mm και στεγανοποίηση IP67/IP68 από αλουμίνιο αεροσκαφών
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

Σπίτι > Προϊόντα > cnc κατεργασία ακρίβειας >

Προσαρμοσμένο περίβλημα αλουμινίου CNC με ανοχή ±0.001 mm και στεγανοποίηση IP67/IP68 από αλουμίνιο αεροσκαφών

±0

001 mm Ανοχή CNC περίβλημα αλουμινίου

Περίβλημα από αλουμίνιο αεροσκάφους

Τόπος καταγωγής:

Κίνα

Μάρκα:

JYH

Πιστοποίηση:

ISO9001,IATF1969

Αριθμό μοντέλου:

OEM/ODM

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Ανοχή:

± 0,001 mm

Λογισμικό:

CAD/CAM/CORELDRAW/PRO/E/UG/IGS/STP

Σύστημα QC:

100% επιθεώρηση πριν από την αποστολή

Διάσταση:

Προσαρμοσμένο

Χρόνος ανοχής:

7-8 ημέρες

Εφαρμογή:

Μηχανοκίνητο/ιατρικό/εκτυπωτικό εξοπλισμό

Άλλοι:

Σχέδιο, φωτογραφίες και δείγματα είναι ευπρόσδεκτα

Τραχύτητα:

Ρα 0,8-1.6

Οι μορφές αρχείου έγιναν αποδεκτές:

STEP, IGES, STL, DXF, DWG

Υλικά:

ΑΛ6061

Προκλήσεις:

CNC άλεση και στροφή

Αριθμός ανταλλακτικού:

ΚΤ194

Συσκευασία:

ως απαίτηση πελατών

Επιφανειακή επεξεργασία:

Θερμική επεξεργασία

Επεξεργασία:

Τουρισμένο & κατεργασία

Επισημαίνω:

±0

001 mm Ανοχή CNC περίβλημα αλουμινίου

Περίβλημα από αλουμίνιο αεροσκάφους

Όροι πληρωμής και αποστολής

Συσκευασία λεπτομέρειες

Προσαρμοσμένη συσκευασία

Χρόνος παράδοσης

5-8 μέρες

Όροι πληρωμής

L/C,D/A,D/P,T/T

Δυνατότητα προσφοράς

Πρωτότυπο στη μαζική παραγωγή

Συγγενικά προϊόντα

Επικοινωνήστε μαζί μας

Sandy Xu

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

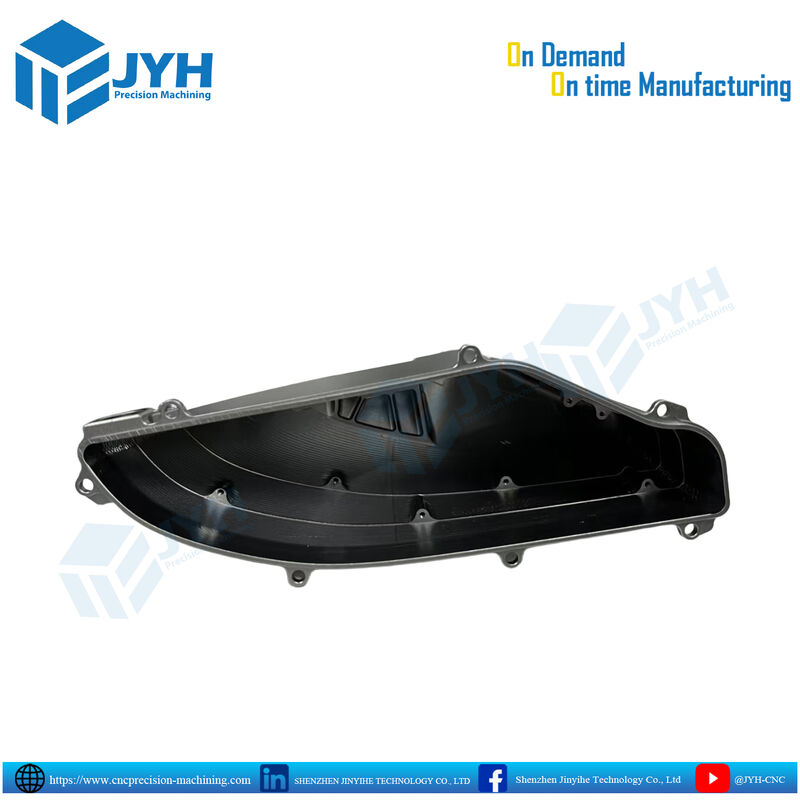

Κατασκευή περιβλημάτων και στεγασμάτων αλουμινίου CNC

Αυτό το προσαρμοσμένο περίβλημα αλουμινίου κατεργασμένο με CNC έχει σχεδιαστεί για σκληρά, υψηλής δόνησης και θερμικά απαιτητικά περιβάλλοντα στους τομείς της αυτοκινητοβιομηχανίας, της ρομποτικής, της αεροδιαστημικής και των ηλεκτρονικών ισχύος. Διαθέτοντας κατεργασία ακριβείας πολλαπλών αξόνων, ενσωματωμένες νευρώσεις δομικής ακαμψίας, ακροδέκτες στήριξης περιμέτρου με ακρίβεια και κανάλι συνεχούς στεγανοποιητικού παρεμβύσματος, αυτό το εξάρτημα προσφέρει δομική ακαμψία διατηρώντας παράλληλα έναν ελαφρύ παράγοντα μορφής.

Κατεργασμένο από μονολιθικό αλουμίνιο αεροσκαφών (AL6061-T6 / AL7075-T6), εξαλείφει την πορώδη υφή, τις μικρορωγμές και τα δομικά ελαττώματα που είναι κοινά στα χυτευτά περιβλήματα. Η εσωτερική κοιλότητα κατεργάζεται με βελτιστοποιημένες διαδρομές εργαλείων για να παρέχει χώρο για εσωτερικούς μηχανικούς συνδέσμους ή ευαίσθητες συναρμολογήσεις PCB, ενώ οι ενσωματωμένες εσωτερικές νευρώσεις μειώνουν την αντήχηση και ενισχύουν τη διάχυση της θερμότητας.

Φινιρισμένο με βιομηχανικής ποιότητας μαύρη ανοδιωμένη επίστρωση Τύπου II/Τύπου III, αυτό το περίβλημα παρέχει υψηλή αντοχή στη διάβρωση, διηλεκτρική απομόνωση και προστασία από φθορά, πληρώντας αυστηρές απαιτήσεις στεγασμάτων με βαθμολογία IP και θωράκισης EMI/EMC.

Βασικά Χαρακτηριστικά Μηχανικής & Δομικά Σημεία

Μονολιθική Κατασκευή από Μπλοκ: Κατεργασμένο από συμπαγές μπλοκ αλουμινίου για μέγιστη δομική αντοχή, μηδενική διαπερατότητα υγρών και ανώτερη θερμική αγωγιμότητα σε σύγκριση με χυτευτές εναλλακτικές λύσεις.
Κανάλι Παρεμβύσματος Περιμέτρου: Αυλακωτή αυλάκωση O-ring/ελαστομερούς με προφίλ CNC κατά μήκος του ορίου φλάντζας διασφαλίζει στεγανοποίηση ανθεκτική στην εισχώρηση (έως συμμόρφωση IP67/IP68 όταν συνδυάζεται με συμβατά ελαστομερή στεγανωτικά).
Ακροδέκτες Στήριξης Ακριβείας Πολλαπλών Σημείων: Ακροδέκτες στήριξης με ακρίβεια, φρεζάρισμα και σπείρωμα στην περιφέρεια διασφαλίζουν ομοιόμορφη πίεση σύσφιξης και αποτρέπουν την παραμόρφωση του περιβλήματος υπό δυναμικά φορτία.
Ενσωματωμένες Νευρώσεις Ακαμψίας: Οι εσωτερικές δομικές νευρώσεις παρέχουν στρεπτική ακαμψία και αντέχουν σε υψηλές μηχανικές τάσεις, ελαχιστοποιώντας παράλληλα το συνολικό βάρος του εξαρτήματος.
Αντοχή στη Διάβρωση & τη Φθορά: Η θειική/σκληρή ανοδιωμένη επίστρωση διατηρεί κρίσιμες ανοχές διαστάσεων, προστατεύοντας παράλληλα από χημική έκθεση, λάσπη δρόμου και αλατόνερο.
Αυστηρές Ανοχές Κατασκευής: Γραμμικές ανοχές διατηρούνται έως ±0.010 mm (κρίσιμες ανοχές οπών και σημείων αναφοράς διατηρούνται έως ±0.005 mm).

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή
Διαδικασία Κατασκευής	Υψηλής Ταχύτητας CNC Φρεζάρισμα 3-Αξόνων / 4-Αξόνων / 5-Αξόνων
Τυπικά Υλικά	Αλουμίνιο 6061-T6, 6082-T6, 7075-T6, 5083 (Επιλογές κράματος διαθέσιμες κατόπιν αιτήματος)
Τυπικές Ανοχές	ISO 2768-mK / Γενικές: ±0.010 mm (±0.0004 in); Κρίσιμα χαρακτηριστικά: έως ±0.005 mm
Επεξεργασία Επιφάνειας	Αμμοβολή (Ra 1.6-3.2 μm) + Ανοδίωση Τύπου II (Χρώμα) ή Τύπου III (Σκληρή επίστρωση, MIL-A-8625)
Τυπικό Χρώμα	Ματ Μαύρο (Διαθέσιμα προσαρμοσμένα χρώματα RAL/Pantone)
Δυνατότητα Στεγανοποίησης	Αυλακωτή αυλάκωση O-ring / ελαστομερούς με ακρίβεια για συναρμολογήσεις IP65-IP68
Πρότυπα Σπειρωμάτων	Μετρικά (M2-M12, υποστηρίζονται ένθετα Helicoil/σπειρώματα), UNC/UNF
Έλεγχος Ποιότητας	3D Επιθεώρηση CMM, Οπτικός Προβολέας, Μετρητής Τραχύτητας Επιφάνειας, Πλήρεις Αναφορές FAI / CoC

Σύγκριση Κατασκευής: Μπλοκ κατεργασμένο με CNC vs. Χύτευση υπό πίεση

Χαρακτηριστικό / Κριτήριο	Μονολιθικό Μπλοκ κατεργασμένο με CNC	Χύτευση υπό Υψηλή Πίεση (HPDC)
Κόστος Εργαλείων & Εγκατάστασης	Μηδενικό αρχικό κόστος εργαλείων; γρήγορη ψηφιακή εγκατάσταση μέσω CAM.	Υψηλό αρχικό κόστος εργαλείων και καλουπιών ($5.000-$30.000+).
Χρόνος Παράδοσης	3 έως 7 εργάσιμες ημέρες για πρωτότυπα και παρτίδες κατ' απαίτηση.	6 έως 10 εβδομάδες για σχεδιασμό, κοπή και πιστοποίηση καλουπιών.
Δομική Ακεραιότητα	Μηδενική πορώδης υφή, ομοιόμορφη δομή κόκκων, μέγιστη αντοχή σε εφελκυσμό.	Κίνδυνος μικρο-πορώδους υφής, φυσαλίδων αερίου και σημείων εύθραυστης αστοχίας.
Ανοχή Διαστάσεων	Εξαιρετικά αυστηρή (±0.005 mm έως ±0.020 mm) σε όλα τα χαρακτηριστικά.	Μέτρια (±0.05 mm έως ±0.15 mm); απαιτείται δευτερεύουσα κατεργασία.
Ευελιξία Σχεδιασμού	Άμεση επανάληψη; εύκολη τροποποίηση μοντέλων 3D CAD.	Απαγορευτικό κόστος και αργή τροποποίηση μόλις σκληρυνθεί το χαλύβδινο καλούπι.
Ποιότητα Φινιρίσματος Επιφάνειας	Υψηλή συνέπεια; ιδανικό για καλλυντική και σκληρή ανοδίωση.	Συχνά απαιτεί αμμοβολή; η ανοδίωση συχνά εμφανίζει άνισες αποχρώσεις/γραμμές.
Καλύτερο για	Πρωτοτυποποίηση, παραγωγή χαμηλού έως μεσαίου όγκου, κρίσιμα εξαρτήματα αποστολής.	Πολύ υψηλός όγκος παραγωγής (>10.000+ τεμ.) με χαλαρές ανοχές.

Βιομηχανικές Εφαρμογές

Αυτοκινητοβιομηχανία & Σύστημα Κίνησης: Καλύμματα στροφαλοθαλάμου, προφυλακτήρες ιμάντων, περιβλήματα ECU/inverter, περιβλήματα πρόσβασης κιβωτίου ταχυτήτων και καλύμματα λεκάνης λαδιού.
Βιομηχανικός Αυτοματισμός & Ρομποτική: Καλύμματα ενεργοποιητών, περιβλήματα σερβοκινητήρων, καλύμματα αρθρώσεων ρομπότ και κουτιά ελέγχου με προστασία εισχώρησης.
Ηλεκτρονικά Ισχύος & Ενέργεια: Καλύμματα ψύκτρας θερμικής διαχείρισης, σασί μονάδας διανομής ισχύος (PDU) και θήκες συστήματος διαχείρισης μπαταριών (BMS).
Drones & Αεροδιαστημική: Ελαφριά κουτιά μηχανικής προστασίας, περιβλήματα χώρου αεροηλεκτρονικών και περιβλήματα κινητήρων gimbal.

Υποστήριξη Μηχανικής Διασφάλισης Ποιότητας & DFM

Κάθε περίβλημα υποβάλλεται σε ενδελεχή επαλήθευση ποιότητας πριν από την αποστολή:

Αναθεώρηση Σχεδιασμού για Κατασκευασιμότητα (DFM): Πλήρης μηχανική αναθεώρηση πριν από τη δημιουργία διαδρομών εργαλείων για την εξάλειψη του θορύβου εργαλείου σε βαθιές κοιλότητες, τη βελτιστοποίηση των ακτίνων εσωτερικών γωνιών και τη μείωση των χρόνων κύκλου.
Επιθεώρηση Πρώτου Άρθρου (FAI): Κρίσιμα σημεία αναφοράς, βάθη κοιλοτήτων και μοτίβα συνδετήρων επαληθεύονται έναντι 2D σχεδίων χρησιμοποιώντας Μηχανές Μέτρησης Συντεταγμένων (CMM) υψηλής ακρίβειας.
Μέτρηση Σπειρωμάτων & Ανοχών: 100% έλεγχος σπειρωμάτων με βαθμονομημένα ελάσματα σπειρωμάτων GO/NO-GO.
Επαλήθευση Επίστρωσης Επιφάνειας: Επιθεώρηση πάχους επίστρωσης (μέθοδος ρεύματος Eddy) και δοκιμή πρόσφυσης με διασταυρούμενη γραμμή για διασφάλιση συμμόρφωσης με τα πρότυπα MIL-A-8625.

Έτοιμοι να κατασκευάσετε το προσαρμοσμένο περίβλημα αλουμινίου σας; Ανεβάστε τα αρχεία 3D CAD (STEP, IGES ή SLDPRT) και τα 2D μηχανικά σχέδια για να λάβετε ανάλυση DFM και προσφορά εντός 24 ωρών.
